仪表参数
产品型号 | SNR650 |
制造商 | 美国Control Instruments Corporation |
最小量程 | 0-33ppm,丙烷标定(碳当量:0-100ppmCv) |
最大量程 | 0-20000ppm,丙烷标定(碳当量0-60000ppmCv) |
精确度 | ±3%全量程示数 |
重复性 | ±1%全量程示数 |
零点漂移 | ±1%,30天内 |
量程漂移 | ±5%,一年内 |
线性 | ±1%全量程 |
响应时间 | 1.2s |
检测器温度 | 200℃ |
供电要求 | 230 VAC +10% –15% 50 Hertz 200 Watts typical, 425 Watts maximum |
燃料气要求 | 99.99% H2 , 40ml/min,40-45psi |
压缩空气 | 20-50psi,30SCFH,可调,仪表级 |
安装环境湿度 | 0-100%相对湿度 |
安装环境温度℃ | -40℃-65 |
触点 | 60 watts, 6路触点用于 警告,危险报警,故障报警,操作状态指示等 |
报警功能 | 报警值可设置 |
模拟输出 | 4-20mA, 275 max. |
数字输出 | RS-485 Serial, Modbus 协议 |
样品池材料 | 硬涂层铝 |
样品管路 | 硬涂层铝与不锈钢 |
应用区域 | 危险区域Div 1 & Div 2 可选 |
| NEMA 12/13 室内 (NEMA 4X防腐版) |

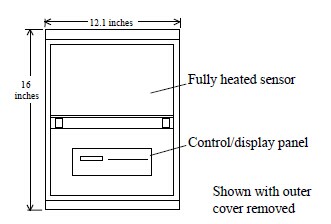

尺寸及重量 | 16.0” H x 12.1” W x 8. 5” D ;约18 Kg (40 lbs) |
依照标准 | Meets CFR 40 Part 60 Method 25A |
检测器设计
SNR650采用加热高温型火焰离子化传感器用于总碳氢的连续测量,controll instrument 公司自身FID独特设计,保证了仪器优越的精度与线性。
样品在特定的火焰区域焚烧,离子化。碳离子通过电场产生了与其浓度成正比的电流。电流信号被静电计测量,经信号放大,显示为:ppm, mgC/m3 , PPMCv。
优势
从采样至分析整个系统加热至200℃,有效避免样品在传输过程中冷凝、沉积造成的测量误差,也降低了系统的维护量。
SNR650适用于测量高闪点有机蒸汽及其它高露点有机物。传感器测量精度不受样品温度影响,样品温度可高达816℃或更高。
仪器直接安装在工艺逛到上,尽量靠近取样点,不需要外部加热管线。大大缩短了整个系统的响应时间及降低系统维护成本。
采样采用文丘里效应原理,现场需要提供仪表气或钢瓶气。省去采样泵。
系统安全
发生以下情况故障继电器断电:传感器断电、系统断电、加热不正常、检测池真空故障、燃料气缺乏。
